一、產品簡介

WS3051-FP防腐型液位變送器是一種用于高溫、高壓、強腐蝕、易結晶、以及固體粉狀、粒狀物料等特殊條件下的液位，料位或物位的連續檢測的儀表，有投入式、直桿式、螺紋式、法蘭式等的結構。

二、工作原理

當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：

              Ρ = ρ .g.H + Po

     式中：P ：變送器迎液面所受壓力ρ：被測液體密度

              g ：當?shù)刂亓铀俣?

              Po ：液面上大氣壓

              H ：變送器投入液體的深度

同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位的高度。

三、技術特點

1、穩定性好，滿度、零位長期穩定性可達 0.2%F·S/ 年。在補償溫度 0 ～ 70 ℃范圍內，溫度飄移可達0.2%F·S。

2、具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時防腐液位送器會自動限流在35mA以內。

3、固態結構，無可動部件，高可靠性，使用壽命長。

4、安裝方便、結構簡單、經濟耐用。

四、產品特點

1. 采用先進電路處理技術，性能穩定、高靈敏度；

2. 多種量程，最大可測200m（水柱壓力）；

3. 采用不同材質隔離膜片，適用于多種測量介質；

4. 配置靈活，根據需要可選擇不同配置；

5. 一體式、分體式可選；

6. 反極性和過電壓保護；

7. 抗沖擊、防雷擊設計；

8. 激光調阻溫度補償，零點、量程可現場調節；

9. 范圍寬抗腐蝕，適于多程介質；

10. 過載及抗干擾能力強，性能穩定；

11．采用一體化結構的二線制變送器，無活動部件，維護簡易;

12． 四位半數字顯示，高清背光，便于現場查看;

13． 本質安全型和隔爆型可用于危險現場。

五、技術參數

基本誤差：0.25%F•S. 0.5%F.S
測量范圍：0～100m （根據用戶量程來適選）
線性度：優于0.25%F•S
溫度漂移 ＜±0.05%F•S/℃(0-50℃)
長期穩定性：≤0.05%F•S/年
響應時間： ≤10mS
供電電源：24VDC(或12VDC-36VDC任意恒壓電源)

輸出：4～20mA(或O～10mA 1～5V O～5V 0～1OV)

負載電阻：0～600Ω(Rz=(V-12)/0.02 其中V為電源電壓)※輔出為0～10mA時

承壓范圍：負壓、常壓、高壓(32MPa以下)

環境溫度：-20～ +85℃

被測介質溫度：-20～ +85℃

薦貯溫度： -20～ +65℃
電氣接口：M20×1.5、1/2NPT

安裝位置：無限制

探頭防護等級：IP68

固定方式：螺紋安裝M20×1.5、M27×2 法蘭安裝：DN15、DN25、DN50、DN80不等

固定材質：304、316、PP-R、四氟聚乙烯（特富?。?

探頭直徑：19mm～42mm可選

探頭材質： 316L、哈氏合金C-276、鉭、四氟聚乙烯（特富?。?/span>

傳惑器隔離膜片材質：316L 、哈氏合金、鉭

探桿材質： 316L、PP-R、四氟聚乙烯（特富?。?/span>

電纜材質： PTFE（特富隆）

外殼材料：鑄鋁

功耗：<0.5W

防爆等級： EXdⅡCT6

六、應用行業

1、制糖業與釀酒業：榨取果汁、糖漿、葡萄汁、酸橙汁密度、酒精GL度、糖蜜、己烷/乙醇等；

2、奶制品業：煉乳、乳糖、乳酪、干乳酪、乳酸等；

3、采礦：煤、鉀堿、鹽水、磷酸鹽、鈣化合物、石灰石、銅、金等；

4、煉油：潤滑油、芳香劑、燃油、植物油等；

5、食品加工：番茄汁、葡萄汁、檸檬汁、番茄醬、糖蜜、植物油、果糖漿、果凍、果醬等；

6、紙漿與造紙業：黑漿、綠漿、紙漿清洗、蒸發器、苛性堿等；

7、飲料加工：啤酒、軟飲料、果酒、速溶咖啡、麥芽等；

7、化工：燒堿、酸、尿素、清潔劑、聚合物密度、乙二醇、氯化鈉、氫氧化鈉等；

8、石化：天然氣、油氣水洗、煤油、潤滑油、油/水等。

WS3051-FP防腐型液位變送器附錄：

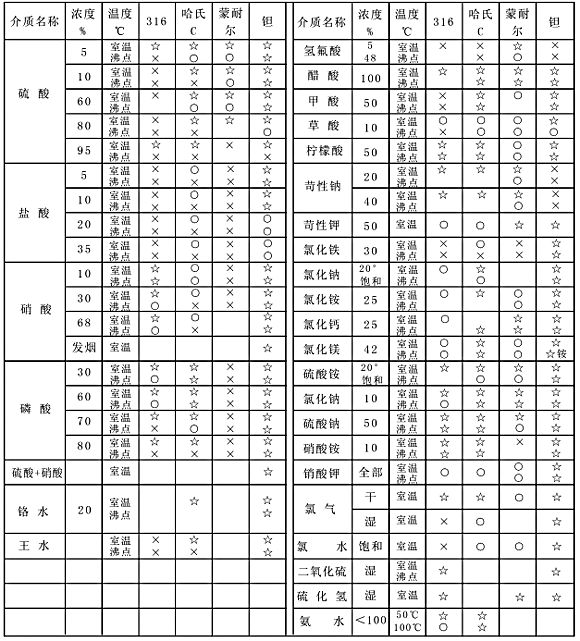

☆  耐腐蝕性好的材料           ○  尚耐腐蝕的材料            ×  不耐腐蝕的材料

變送器膜片耐腐蝕參考表
