一、產品簡介

WS3051MD—07豎管道式差壓密度計用于各種液體或液態混合物密度在線測量的自動化測量儀表。是一種用于連續在線測量液體密度的現場儀表，可直接用于工業生產過程。智能在線密度計采用先進技術，包括：一個電容式高精度差壓傳感器以及與其相連接的、插入生產過程的一對壓力中繼器。在兩個壓力中繼器之間有個溫度傳感器，用來補償過程液體的溫度變化。豎管道式差壓密度計工作時連續在線測量液體密度，無過程中斷?？芍苯佑糜谏a(chǎn)過程的控制；采用一體化的兩線制變送器結構，無活動部件安裝使用方便、維護簡單；配帶清洗裝置，可定期清洗探頭，從而保證使用精度。

二、工作原理

WS3051MD一07豎管道式差壓密度計實質上為高精度差壓式變送器。其工作原理：固定高度的液柱產生的壓力與該液體的密度成正比。

                P=ρgh

              公式中：P—— 固定高度的液柱產生的壓力

                            ρ—— 該液體的密度

      g—— 測量地重力加速度
        h—— 液柱的高度
根據壓力儀表測量的壓力值，在測量地重力加速度與液柱的高度已知的條件下，就可以得到被測量液體的密度值。

三、技術參數

測量范圍：0.000– 3.000 g /cm3 (0000–3000kg/m3)（用戶可隨意選用測量范圍）
標定范圍：0.500– 3.000 g/cm3(500–3000kg/m3)（根據用戶選用測量范圍來標定）
測量精度：±0.01g/cm3、±0.005 g/cm3、±0.002g/cm3（用戶自行選擇適用精度）

重復性：± 0.0005 g/cm3 (± 0.5kg/m3)
操作溫度范圍：-50℃~+250℃（不同介質溫度可選，分為低溫、常溫、高溫型）
最大工作壓力：7.0MPa
流體粘度范圍：0–20000cP
溫度系數：小于0.1kg/m3/℃(校正后)
壓力影響：可忽略不計
內置溫度傳感器：PT1000
接液材質：316L、哈氏合金C-276、鉭、鈦、聚四氟乙烯（特富隆）

管道材質：304、316L、鈦、PP-R、內襯四氟聚乙烯（PTFE）

供電電源：24VDC，≥50 mA
智能信號輸出：4-20Ma、 RS485ModbusRTU

顯示方式：高清背光 LCD液晶表頭顯示
輸出精度(20℃)：讀數的±0.5%或±0.2%FS
輸出重復性(-40 ~+85℃)：±0.1%FS
過程連接：法蘭型（尺寸可根據現場或用戶自行要求定制）

外殼：鋁合金

防護等級：IP67

防爆等級： EXdⅡCT6

四、產品特點

1、在線密度計適用于流動或靜止液體， 適合于豎直管線上安裝。
2、采用一體化結構的兩線制變送器，無活動部件，維護簡單。
3、連續在線測量液體密度和溫度，無過程中斷.可直接用于生產過程控制。
4、五位數字液晶顯示。
5、溫度和密度兩參數可同時顯示，便于進行行業標密換算。
6、密度計有幾種不同的觸液材質，根據現場介質來選擇接液材質，滿足不同的需要。

7、出色的過壓保護結構、優越的溫度穩定性、全焊接密封，設計堅固可靠。
8、適合測量高溫和低溫、含雜質高粘度的介質。

9、固定的感應膜片設計，工廠校準，方便現場組態。
10、安裝使用方便，密度計二個探頭接確液體即可顯示讀數。
11、簡化維修，無需定期清洗（粘度較大介質要定期或停機時清洗）。
12、在線密度計校準無需標準參考源、無需實驗室校準、無過程中斷。
13、本質安全型和隔爆型可用于危險現場. 衛生型主要安裝于食品或制藥生產現場。

五、安裝要求

由于工藝流程的需要，豎管道式差壓密度計經常安裝在工作條件較為惡劣的現場,為了盡可能減少密度計工作條件的惡劣程度，應盡量安裝在溫度梯度和溫度變化小，無沖擊和振動的地方，無氣泡。只有充分考慮現場特有條件，才能發揮其應有的精度指標。安裝時注意以下事項：

1、產品必須豎直安裝，與地面垂直度不大于5度（如安裝不垂直，或本地重力加速度偏離標準重力加速度時，將產生偏差，后面將介紹如何消除因此而產生的偏差）。

2、密度計上裝有水平儀，可以保證密度計的垂直安裝；帶有在線清洗口，停機時可以在線清洗探頭膜片。

3、打開電氣盒的表蓋后，重新安裝時應擰緊以保證與密封O型圈緊密接觸,如果不擰緊，濕氣會進入電氣盒內，影響電路正常工作。

4、密度計外殼必須有效接地。

5、安裝位置盡量遠離變頻器或大功率電機，必要時采取隔離措施，使用屏蔽電源線。

6、安裝好后，空管時調零，使密度值顯示為0g/cm3。

六、接線方式

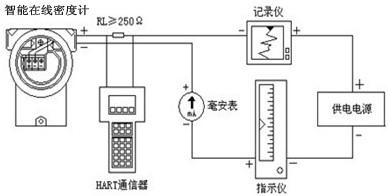

差壓式在線密度計測量現場接線圖

七、應用行業

1、制糖業與釀酒業：榨取果汁、糖漿、葡萄汁、酸橙汁密度、酒精GL度、糖蜜、己烷/乙醇界面等；

2、奶制品業：煉乳、乳糖、乳酪、干乳酪、乳酸等；

3、采礦：煤、鉀堿、鹽水、磷酸鹽、鈣化合物、石灰石、銅、金等；

4、煉油：潤滑油、芳香劑、燃油、植物油等；

5、食品加工：番茄汁、葡萄汁、檸檬汁、番茄醬、糖蜜、植物油、果糖漿、果凍、果醬等；

6、紙漿與造紙業：黑漿、綠漿、紙漿清洗、蒸發器、苛性堿等；

7、飲料加工：啤酒、軟飲料、果酒、速溶咖啡、麥芽等；

7、化工：燒堿、酸、尿素、清潔劑、聚合物密度、乙二醇、氯化鈉、氫氧化鈉等；

8、石化：天然氣、油氣水洗、煤油、潤滑油、油/水界面等。
